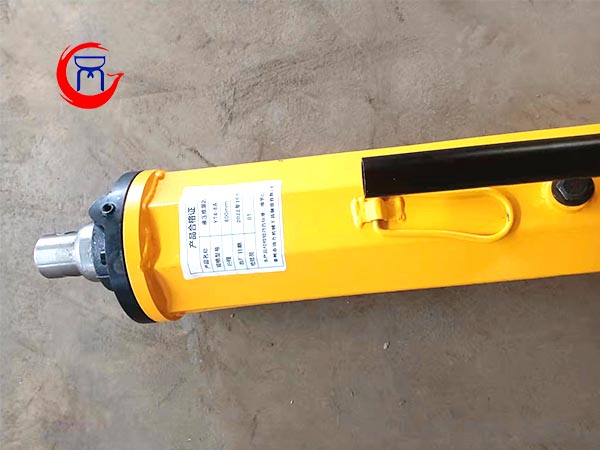

液压移溜器实用新型涉及到矿山溜槽移动装置，是一种液压推溜器。其结构为缸体外壁的前部和后部同向分别固定装有前液压阀和后液压阀，在两阀之间的缸体外壁相对的两侧固定装有定位轴。
液压移溜器实用新型涉及到矿山溜槽移动装置，是一种液压推溜器。其结构为缸体外壁的前部和后部同向分别固定装有前液压阀和后液压阀，在两阀之间的缸体外壁相对的两侧固定装有定位轴。缸体通过定位轴座落在固定坐上的纵向长孔内：固定座的底部固定装有底板，底板靠近活塞杆一端向上翘起：固定座的顶部固定装有呛顶座，呛顶座上部的槽形结构向后倾斜，并与水平面成20°--24°夹角。本实用新型设计合理，液压注液枪注液与缸体分离，推溜器移动方便，缸体两端可调：活塞杆可与挡煤板连接时正常接触，延长设备使用寿命。
液压移溜器技术参数
YT4-6A 液压推溜器技术特征
型号 | YT4-6A |
额定推力 | 39.2KN |
额定回收拉力 | 9.3KN |
推移速度（手柄往复一次） | 17mm |
手柄提起 | 7mm |
手柄压下 | 10mm |
zui大行程时的纵向倾角 | |
泵体端低时 | 60° |
泵体端高时 | 14° |
增力倍数 | ≈90倍 |
外形尺寸（活塞杆全收时） | |
行程600mm | 855*135*210 |
使用重量 | |
行程600mm | 32.5kg |
初次注油量 | |
行程600mm | 3.3kg |
行程800mm | 3.86kg |
钻孔直径 | 80mm |
外形尺寸 | 855*135*210mm |
YT4-8A 液压推溜器技术特征
型号 | YT4-8A |
额定推力 | 39.2KN |
额定回收拉力 | 9.3KN |
推移速度（手柄往复一次） | 17mm |
手柄提起 | 7mm |
手柄压下 | 10mm |
zui大行程时的纵向倾角 | |
泵体端低时 | 60° |
泵体端高时 | 14° |
增力倍数 | ≈90倍 |
外形尺寸（活塞杆全收时） | |
行程800mm | 1055*135*210 |
使用重量 | |
行程800mm | 38kg |
初次注油量 | |
行程800mm | 3.86kg |
钻孔直径 | 80mm |
