一、用途

液压清车机是为U型矿清理粘底而设计的z用设备。本机具有结构简单、an全可靠、操作方便、工作无冲击等特点，是提高清车效率，减轻工人劳动强度。实现矿车机清理机械化的一种z用设备。

二、工作原理及结构特征

液压清车机由泵站提供动力，由升降油缸、推移油缸调整工作机构位置，使工作机构处于矿车的正上方，然后开启升降油缸及挖掘油缸，使铲板沿矿车侧板下降且合并，铲除粘底物，从而达到清车的目的。

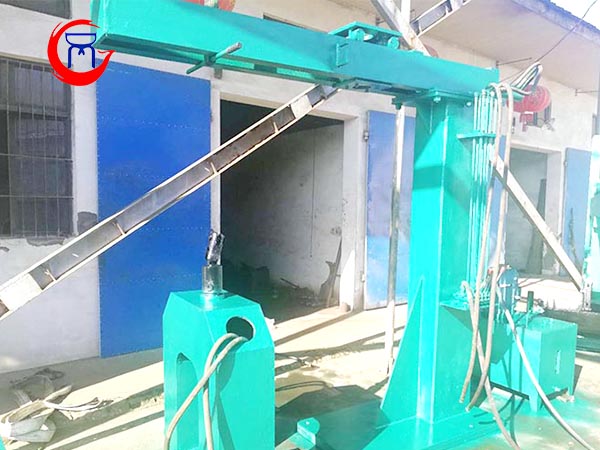

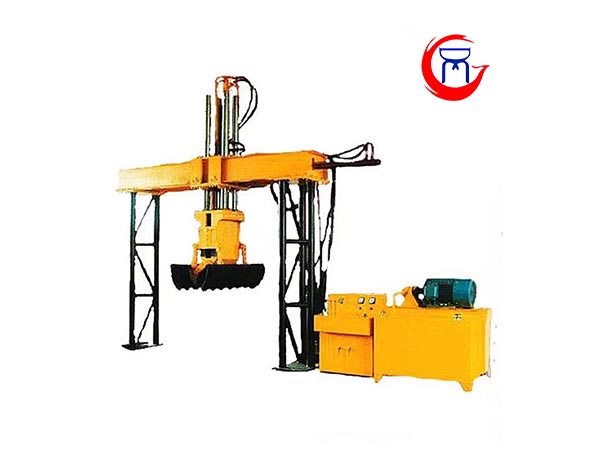

液压清车机主要由基座、滑柱、横梁、工作机构、泵站、油缸、操作机构及电器等部分组成（见附图一）。

（1）基座：固定在混凝土基础上，其上联接立柱和钢轨。

（2）立柱：固定在基座上。

（3）滑柱：通过升降油缸、滑块、滚轮联接在立柱内侧，通过油缸活塞杆伸缩，推动滑柱在立柱内侧上下滑动。

（4）横梁：固定在滑柱上。

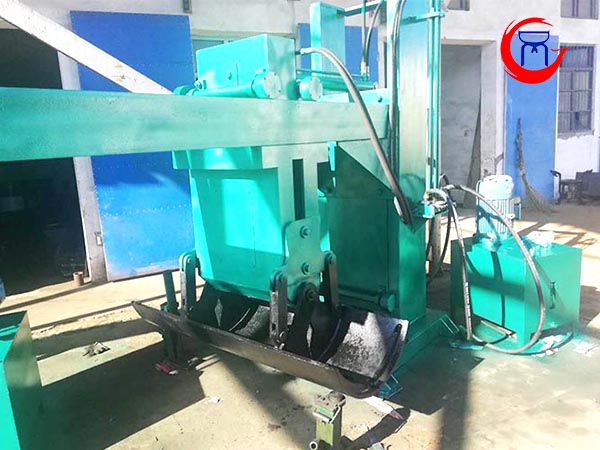

（5）工作机构：安装在横梁上。

工作机构和横梁通过推移油缸连接，使工作机构随推移油缸活塞杆的伸缩而横向移动。

工作机构内安装挖掘油缸，用于开闭铲板。

（6）泵站：是液压系统（见附图二）的动力源，它主要由电动机、齿轮油泵、油箱及路油控制元件等部分组成。

（7）油缸：是液力的执行元件。

（8）操纵部分：控制各油缸工作。

（9）电器部分：电器原理图（见附图三）

三、技术参数
