一、产品简介及优点

随着巷道锚杆支护应用越来越普遍，为geng好提高材料的回收复用节支降耗效果，节约每一根锚杆都会给企业带来效益。因此对于锚杆变形 而又不降低性能时，应把锚杆拉直重新使用。我厂研制的MTZ-2型锚杆调直机是在MTZ-1型的基础上改进而成。MTZ-2型锚杆调直机采用液压动力，拉力大，可将弯度大的锚杆一次性拉直。锚杆夹紧装置采用液压推动斜形滑块，比MTZ-1具有夹紧力大、操作快等优点。工效提高2到3倍，方便快捷，an全稳定性好，不会破坏锚杆螺纹，整形调直后的锚杆复用时和新的锚杆没有区别，保证维修质量，减少了新材料的投入,实现循环再利用，节支降耗效果良好。

MTZ-2型锚杆调直机的优点：

1. 采用液压动力，操作灵活、维护方便

2.卡头夹紧力大、拉力根据锚杆直径可调，不会破坏锚杆性能；

3. 结构紧凑，布局合理，稳定性强；

4. 运转平稳，可靠性强、寿命长、效率高；

5.操作简便，劳动强度低。

二、使用范围

本机主要用于地面修理车间，对各种直径规格的锚杆进行调直。可配备锚杆滚丝机对回收锚杆进行再加工。

三、主要组成及工作原理

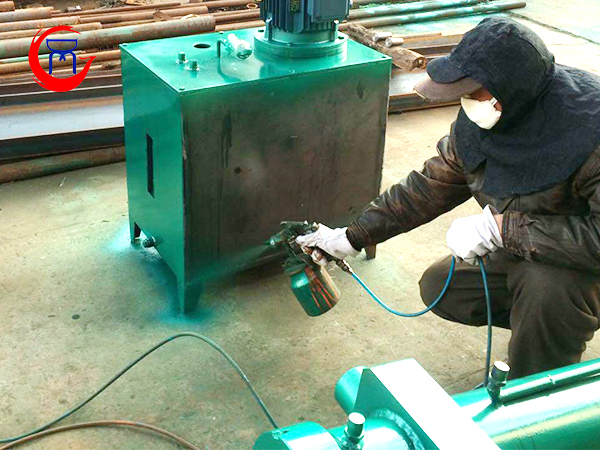

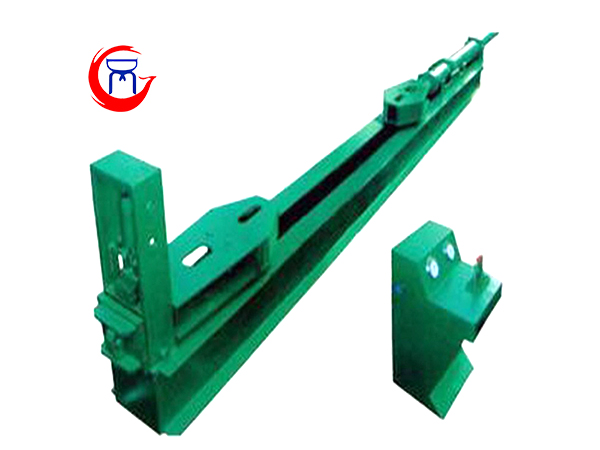

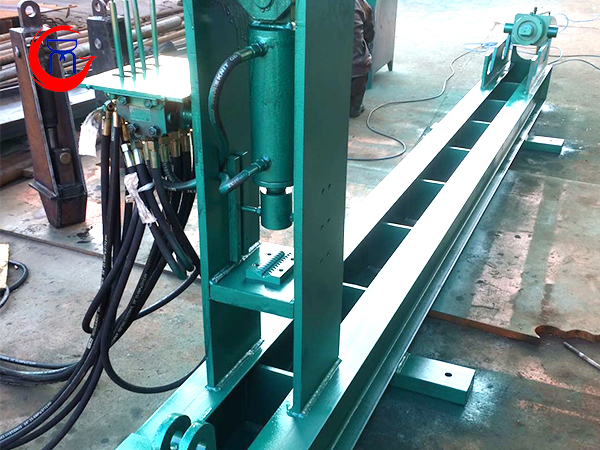

系统主要由主机、液压泵站、操作台等组成。因为采用了分体式结构，即主机、液压泵站、操作台为独立结构，互不影响，使操作变得更加an全方便。主机主要有底座、锚杆夹紧装置、主液压缸、锚杆压直液压缸等部分组成。工作原理：把弯曲锚杆两头压直。根据锚杆长度调整主液压缸伸出行程，把两头压直的锚杆放在夹紧装置的卡头内，推动夹紧装置上的小液压缸，把锚杆的两头夹紧，然后推动主液压缸操作阀，主液压缸回缩拉直锚杆，操作液压阀，主液压缸停止工作。回缩夹紧装置上的小液压缸，带动卡头松开锚杆，取出调直的锚杆。

四、技术参数

型号:MTZ-1

调直机锚杆直径:M20   调直机锚杆长度:2米     重量:2T左右

型号:MTZ-2

调直机锚杆直径:M22   调直机锚杆长度:2.5米   重量:2T左右
