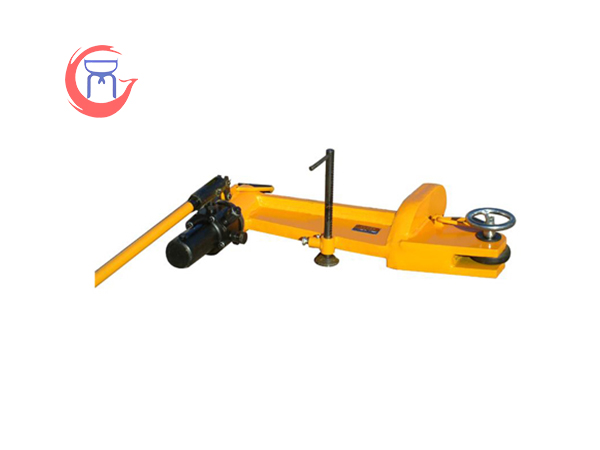

YZ-530型液压直轨器

一、适用范围

YZ—530型液压直轨器是对线路上50kg/m以下各种轨型水平方向进行调直（或弯曲）的手动液压z用工具。机体采用特种钢锻造而成，性能可靠、结构紧凑、重量轻、拆装方便。

二、主要技术参数

1、zui大直轨力：                 530kN

2、系统额定工作压力：           52MPa

3、工作活塞行程：               70mm

4、柱塞泵直径×行程：           Φ14×40

5、空载效率：                   1.6mm/次

6、整机质量：                   58kg

三、基本结构

该机由液压动力总成和机体两部分组成。

机体部分由高强度合金结构材料焊制成型。

液压动力总成由a手压泵、b油缸、c活塞、d溢流阀、e卸荷阀、f油箱、g复位弹簧、h顶头、i an全回油阀组成。
