YTF-400Ⅱ型液压轨缝调整器

一、适用范围

YTF-400Ⅱ型液压轨缝调整器适用于各型钢轨的线路调整轨缝作业。该机具有推大和拉小轨缝两种功能，推轨、拉轨均可，操作简便，工作效率高，具有防“卡死”功能，使用an全等特点。

二、主要技术参数

1.额定拉、推轨力                     400kN

2.油缸活塞工作行程                  140mm

3.额定压力                           52MPa

4.空载效率                           ≥2.0mm/次

5.手柄操作力矩                       ≤450N·m

6.整机质量（含液压油）               ≤133kg

三、基本结构与工作原理

㈠基本结构：主要由行走轮、斜铁、夹具体、an全销、复位弹簧、an全下道装置、油箱、油缸、油泵、溢流阀、回油阀、拉杆等部分组成。

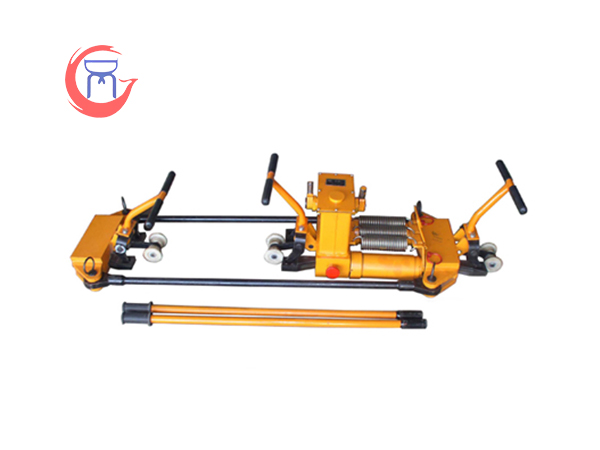

   主要结构如图：1前夹具体、2活塞杆、3油缸、4回油阀（另一侧为备用回油阀）、5中夹具体、6拉杆、7斜铁（6块）、8后夹具体、9大an全销、10扳把、11油泵摇杆、12油箱、13复位弹簧、14小an全销（2个）。

㈡工作原理：

1、增大轨缝时（即推轨）：使用前夹具体1与中夹具体5，后夹具体8不参与工作，通过四个柱塞泵将液压油压入双油缸中，活塞2向外伸出，前、中夹具体中的斜铁夹住两条钢轨后，推动钢轨使两条钢轨间的缝隙增大，从而达到调整轨缝的目的。

2、缩小轨缝时（即拉轨）：使用中夹具体5与后夹具体8，前夹具体1不参与工作。通过四个柱塞泵将液压油压入双油缸中，活塞向外伸出，经拉杆6使中夹具体和后夹具体内的斜铁夹住两条钢轨后，拉动钢轨使两条钢轨间的缝隙缩小，从而达到调整轨缝的目的。
