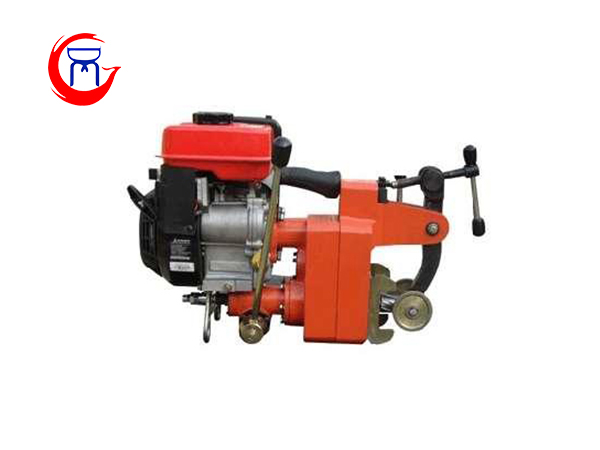

NZG-31Ⅲ型内燃钢轨钻孔机
发布时间:2023-11-30浏览次数:2

NZG-31Ⅲ型内燃钢轨钻孔机,该机结构新颖、造型美观、操作简单、使用方便、定位准确、操控性能好、钻孔速度快、精度高。是铁路工程施工、工程抢险、线路养护的理想设备。

一、与国内外同类产品相比,该机具有以下特点:

1、夹轨方式:采用强 力丝杠夹紧,夹紧速度快,操作简单,使用方便。

2、结构特点:作为动力的发动机固定在钻孔机上方,钻孔作业时,发动机通过齿轮将动力传递给主轴,自身不随主轴移动,舍弃了丝杠、光杠等辅助装置,减轻了重量,节约了成本。此结构可使钻头与钢轨之间摩擦产生的震动,大部分让铝合金箱体吸收,而不会传导到发动机,进而影响发动机动力的有xiao输出。

3、外观新颖:结构简结、美观。钻孔结束后,可利用箱体和卡具的支撑,平稳放置于地面。

4、动力:选用新型进口四冲程汽油发动机作动力,配有过载自动保护装置,可有xiao保护发动机及刀具的使用an全。该机具有动力qiang劲、转速平稳、故障率低、可靠nai用等优点。能适应不同气候、不同地域和环境,有着良好的动力性和便捷的启动性能。

5、钻削快捷: 钻孔刀具采用you质高速合金钢te制的多刃空心钻头,韧性好、强度大、精度高、钻孔时间短、使用寿命长、并可反复磨削使用。现场钻孔作业,在60kg/m型钢轨厚17mm轨腰处钻透一个Ø31mm的孔,zui快只需15秒。

6、进给轻便:采用推套齿条进给。进给力矩大、速度均匀、运转平稳、操作省力、可有xiao地保护钻头。

7、兼容使用不同材料的空心钻头:主轴行程大,可兼容使用高速工具钢空心钻头和加长合金空心钻头,钻取普通和高硬度淬火钢轨。

8、定位准确:本机配备的快速夹轨装置和孔距卡位尺,确保装夹迅速、钻孔孔距符合铁路标准。

9、冷却系统:气压式强制冷却,配有快速接头。钻孔作业时,冷却切削液通过节流口,自空心钻头中心穿过,流经冷却水管时在出水口形成一ding的压力,高速喷溅在刀具切削刃上,散热充分,可有xiao地润滑和冷却钻头,延长其使用寿命。

10、无油润滑:减速装置采用空冷式齿轮无油润滑结构,结构简单、可靠nai用、故障率低、保养维修方便。整机装配时传动部分表面的钙脂润滑涂层,可使钻孔机工作一年(500小时)内,无须增添或更换润滑脂。

11、自行脱料:钻透钢轨后退刀过程中,固定顶杆不动,空心钻头中的钻心棒料随主轴的后退自行脱落。

12、无须外来动力,携带方便,机动性强,一人操作。适合各种野外条件下的钻孔作业。

13、适用范围:Ø20~36 mm钻孔。

技术参数

发动机型式

ri本三菱GT240型、空冷、四冲程

汽缸排量

80cm³

额定功率

1.8Kw(2.4HP)/ 3600rpm

启动方式

回弹式反冲启动

点火系统

电子式

化油器

浮子室式

火花塞电极间隙

0.6~0.7mm

曲轴箱机油量

0.4L

使用燃油标号

93#无铅汽油

燃油箱容量

1.6L

钻孔直径

31±0.5   mm

额定转速

215r/min

钻孔时间

钻通一次时间≤30 s

钻头使用寿命

正常使用可钻孔30~40个,经磨削后可反复使用

整机质量

25kg

外形尺寸

630×390×390mm

适用范围

P43~P60kg/m钢轨
