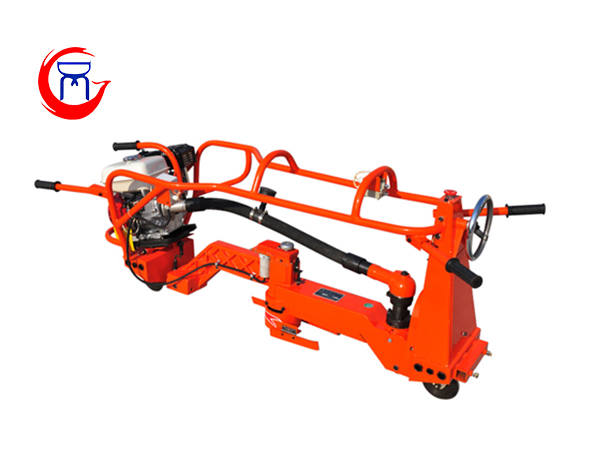

NGM-4.8型内燃仿形磨轨机

NGM-4.8型内燃仿形磨轨机内燃钢轨打磨机适用于43kg/m-75kg/m钢轨焊缝、不平整接头、轨侧肥边、轨面焊修等部分的打磨。具有作业效率高、磨削质量好、操作简便、上下道方便等优点，是铁路工务大修、维修及抢修的工具。

用途：

对43kg～75kg/m各型钢轨轮廓修磨作业。

特性：

★ 汽油机驱动，对野外作业环境适应性强。

★ 磨削进给量由电气控制，打磨精度高。

★ 随动仿形、操作简便。

技术参数：

★ 汽油机功率：4.8 kW / 3600 rpm。

★ 主轴转速： 4500 rpm。

★ 进给精度： 0.1 mm。

★ 进给行程： 40 mm。

★ 整机质量： 102 kg。

基本结构与工作原理

工作原理：NGM—4.8型内燃钢轨打磨机，以汽油机为动力，通过离心式离合器带动同步带轮，经过同步带把动力传递给主轴，带动砂轮进行回转 运动，同时通过一个进给手轮来调整砂轮的进给量，如需要打磨钢轨侧及圆弧处，可通过旋转彷形手轮对钢轨进行轨形打磨。

基本结构如图所示：

1彷形手轮、2彷形架、3进给手轮、4汽油机、5机架、6螺栓紧固砂轮、7导向轮、8走行轮

使用an全措施及使用方法

（一）使用前的an全措施：

1、检查汽油机的燃油量和机油量是否充足，如不足，先添加燃油和机油。具体方法参照汽油机说明书。

2、作业前，先将进给手轮旋转到zui上边，使砂轮远离钢轨面，然后将辅助支承架支承好，启动汽油机4，空转30秒钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动。

3、钢轨打磨机由一人或二人操作，一手扶彷形手轮，一手扶持彷形架。

4、打磨时操作人员须穿戴适当的防护用品：眼镜、手套等。

5、如打磨火星落到或接近易燃物，应采取防护措施，避免火情。

（二）操作方法：

1、按上述准备好的工作，顺时针转动进给手轮3时，砂轮下移。

2、获得良好的打磨质量，须按两步进行。

a）粗打磨：打磨应从轨面开始，打磨机沿钢轨往复移动，缓慢放下砂轮打磨凸起部位，待打磨至离轨面1mm，再旋转彷形手轮按上述方法打磨侧面。

b）精打磨：在粗磨的基础上打磨机重新就位，准备打磨轨面。当打磨机就位后，放下砂轮，使之刚好触及焊缝附近不须打磨的轨面，从轨面开始打磨，然后旋转彷形手轮打磨侧面，打磨范围应达到焊缝两侧各100mm，为补偿砂轮磨损，应随时调整砂轮进给量。

3、打磨完成后，须逆时针旋转手轮，使砂轮上提，以便于进行下一个焊缝的打磨，减小油门，关闭汽油开关，使汽油机熄火，停止作业。

4、下道前，将仿形架与机架垂直复位，确保运输an全。
