一、适用范围

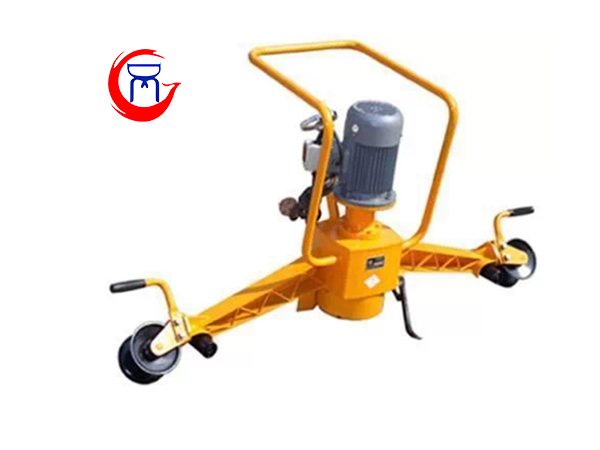

GM-2.2型电动钢轨打磨机适用于43kg/m-75kg/m钢轨焊缝、不平整接头、轨侧肥边、轨面焊修等部分的打磨。具有作业效率高、磨削质量好、操作简便、上下道方便等优点，是铁路工务大修、维修及抢修的工具。

二、主要技术参数

1、电动机

型号：                       Y90L—2

电压：                       380V三相

转速：                       2840r/min

功率：                       2.2kW

2、砂轮

杯型砂轮：                   150×80×32

螺栓紧固平形砂轮             150×60×55

3、主轴转数：                    3700r/min

4、滚轮跨距：                    1000mm

5、整机质量：                    70kg

三、基本结构与工作原理

工作原理：GM—2.2型电动钢轨打磨机，以电动机为动力（回转 运动），通过同步带轮传递给杯型砂轮使其产生回转 运动，同时通过一个能转的手轮来调整砂轮的进给量，从而达到打磨钢轨的目的。

四、使用方法与维护

（一）使用前的an全措施：

1、检查电动机及接线是否漏电、an全地点空载启动2次以上。

2、钢轨打磨机由一人操作，双手持机。

3、打磨时操作人员须穿戴适当的防护用品：眼镜、手套等。

4、如打磨火星落到或接近易燃物，应采取防护措施，避免火情。

（二）操作事故的防范：

1、不许使用转速低于4000r/min 的砂轮。

2、更换砂轮前须停机。

3、千万不可使用已损坏的砂轮。

4、更换砂轮后空转30秒，在试转过程中其他人员须远离现场。

5、定期测量砂轮，检查紧固螺母是否松动。

6、须牢固安装an全防护罩。

7、砂轮应存放在干燥的位置。

（三）几点说明：

1、电动钢轨打磨机主要用于钢轨焊接后的打磨和外轮廓整形打磨，jing确恢复钢轨断面形状。

2、操作者可一次完成轨顶和侧面的打磨。

3、打磨机作业时的位置灵活可变，从水平到垂直。

4、打磨砂轮轴线保持与钢轨轴线垂直。

5、滚轮和挂轮要紧贴钢轨外轮廓，以保证在任何位置时打磨机的导向，滚轮以钢轨作基准，形成仿形，保证轨顶和轨侧的jing确打磨。

（四）操作方法：

1、将打磨机放在钢轨上，通过两仿形滚轮6移动，挂轮5须与两侧钢轨相接触并回转自如。

2、顺时针转动手轮4时，杯型砂轮7下移。

3、获得良好的打磨质量，须按两步进行。

a）粗打磨：打磨机沿钢轨移动，逐步放下砂轮，打磨至离轨面1mm，打磨应从轨面开始，再打侧面。打磨钢轨另一侧时，须调转打磨机。

b）精打磨：在粗磨的基础上打磨机重新就位，准备打磨轨面。当基准滚轮就位后，放下砂轮，使之刚好触及焊缝附近不须打磨的轨面，从轨面开始打磨，然后打磨侧面，打磨范围应达到焊缝两侧各100mm，为补偿砂轮磨损，应稍稍放下砂轮。

4、打磨完成后，须逆时针旋转手轮，使砂轮上提，以便于进行下一个焊缝的打磨。

5、打磨机主轴的滚动轴承组合，滚轮的滚动轴承组合，要定期的注入和更换润滑脂，进给运动的螺旋副及其支承要定期的注入润滑脂。
