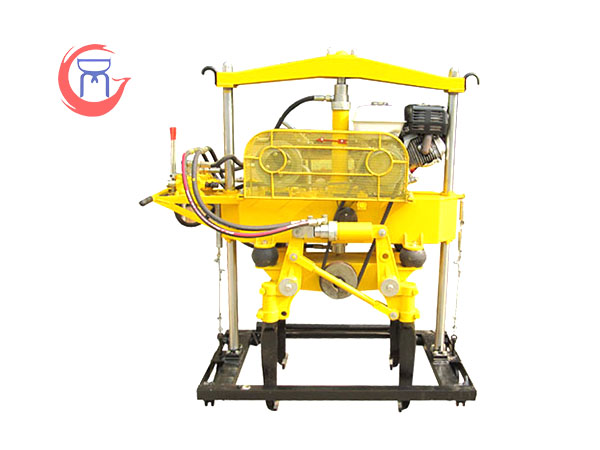

YD-22型液压捣固机

一、适用范围

YD—22型液压捣固机，是我厂广集国内外用户对捣固机的使用经验，采用新材质、新技术研制出的更新换代产品。其基本结构和原理仍然保留了老式捣固机的优点，即双导柱框架、单缸升降方式。同时通过加大镐掌下插深度，并采用增加导柱行程限位装置等方法，使其既可在国内Ⅱ型、Ⅲ型混凝土轨枕线路上进行捣固作业、也可在国外各种混凝土轨枕和钢枕线路上进行捣固作业。主要技术性能高于老式捣固机。该机即适用于不同型号钢轨及混凝土轨枕线路大、中修清筛作业后的捣固作业；又适用于新建线路道床石碴的捣固作业。该机性能优越，结构合理，an全可靠，作业效率高，wan全满足了铁路道碴捣固作业的需要。

二、主要技术参数

1、Y132S-2型电动机：

额定功率               5.5 kW

转    数               2880转/分

电    压                380V   （ 50Hz）

2、液压系统工作压力       5～6MPa

3、震动频率               60～67Hz

4、激振力：               22kN

5、zui大下插力             16kN

6、夹实力                 6.5kN×2

7、下插深度               110mm±10mm（轨枕底面以下）

8、生产效率               ≥260根/（组·小时）

9、主机净重：            350kg

10、外形尺寸：            1300mm×750mm×1600mm

11、作业形式：

（1）单侧下道二台为一组，适用复线或单线路肩较宽地段。

（2）双侧下道二台为一组，适用单线路肩较窄地段。

12、走行架轨距 ： 1435mm（te殊需要提货要说明）

三、基本结构与工作原理

工作原理：YD—22型液压捣固机是以电动机为动力，通过三角带分别驱动油泵和振动轴。随振动轴高速转动的偏心体由于离心力作用，产生激振力，而油泵输出的高压油通过换向阀进入升降油缸、夹实油缸，从而驱动各执行部件，实现夹轨、下插、夹实等捣固作业功能。
