螺旋千斤顶
发布时间：2023-11-22浏览次数：2

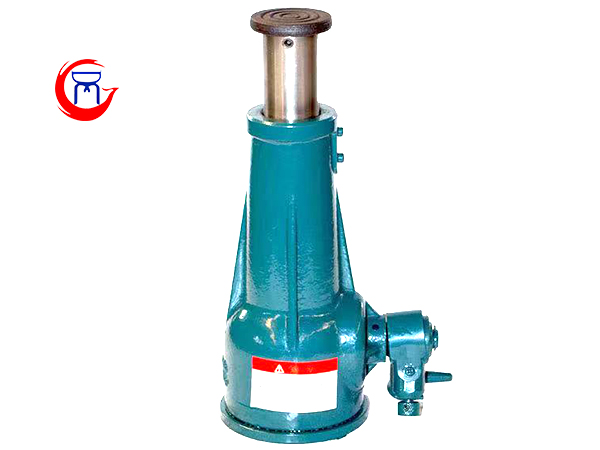

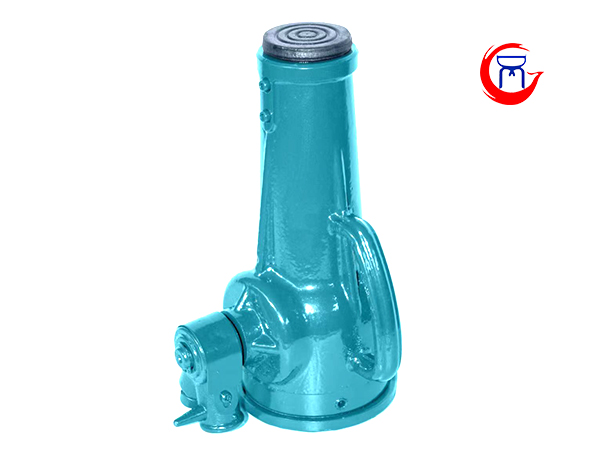

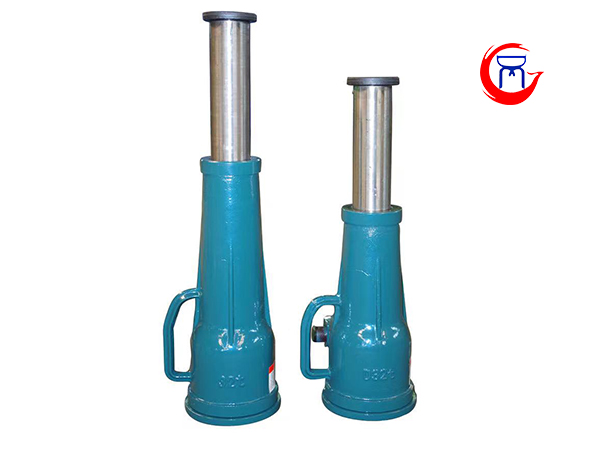

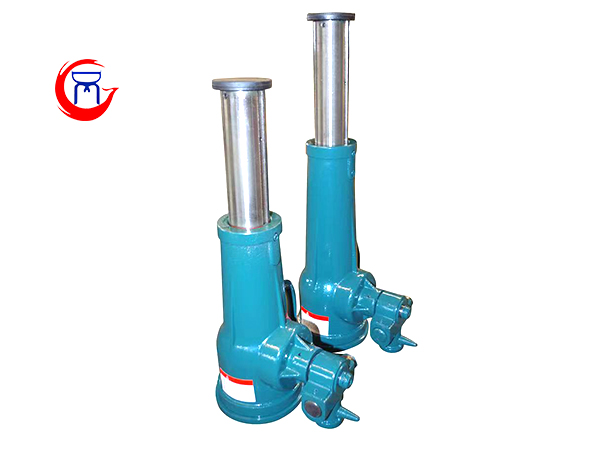

QL 型螺旋千斤顶是国家定型新系列产品。它结构紧凑，体积小，重量轻，携带方便，广泛适用于工厂仓库、桥梁、码头、交通运输和建筑工程等部门的起重作业。
螺旋千斤顶主要有主架、底座，大小伞齿轮一对、螺杆，螺母、升降套筒，推力轴承，棘轮组横臂拉脚等结合组成。螺旋千斤顶采用机械原理，以后往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升降套筒获得起升或下降，而达到起重拉力之目的。
螺旋千斤顶技术参数
型 号 | 起重拉顶力T | 工作行程 mm | Zui低高度mm | 拉爪有效直径mm | 手柄操作力Kgf |
QL-3 | 3 | 110 | 220 | 20-240 | 10 |
QL-5 | 5 | 130 | 250 | 20-280 | 16 |
QL-8 | 8 | 140 | 260 | 25-390 | 25 |
QL-10 | 10 | 150 | 280 | 35-400 | 28 |
QL-16 | 16 | 180 | 320 | 40-420 | 40 |
QL-20 | 20 | 180 | 325 | 50-450 | 50 |
QL-32 | 32 | 200 | 400 | 100-500 | 60 |
QL-50 | 50 | 250 | 452 | 100-550 | 80 |
QL-100 | 100 | 200 | 452 | 150-600 | 90 |
